Здравейте, ако някога сте се взирали в объркано морско електрическо табло късно през нощта на вашата лодка, опитвайки се да разберете защо навигационните ви светлини мигат или осушителната ви помпа прекъсва по време на буря, вероятно сте попитали: „Как, по дяволите, да избера правилния размер на кабела за тази система?“ От години съм в играта с морски кабели — доставямМорски класиран кабелза капитаните, строителите на лодки и корабостроителите по крайбрежието – и нека бъдем реални, няма универсална таблица за измама, но има солиден, практичен процес, който е спестил много хора от главоболия (и скъпи ремонти) надолу по линията.

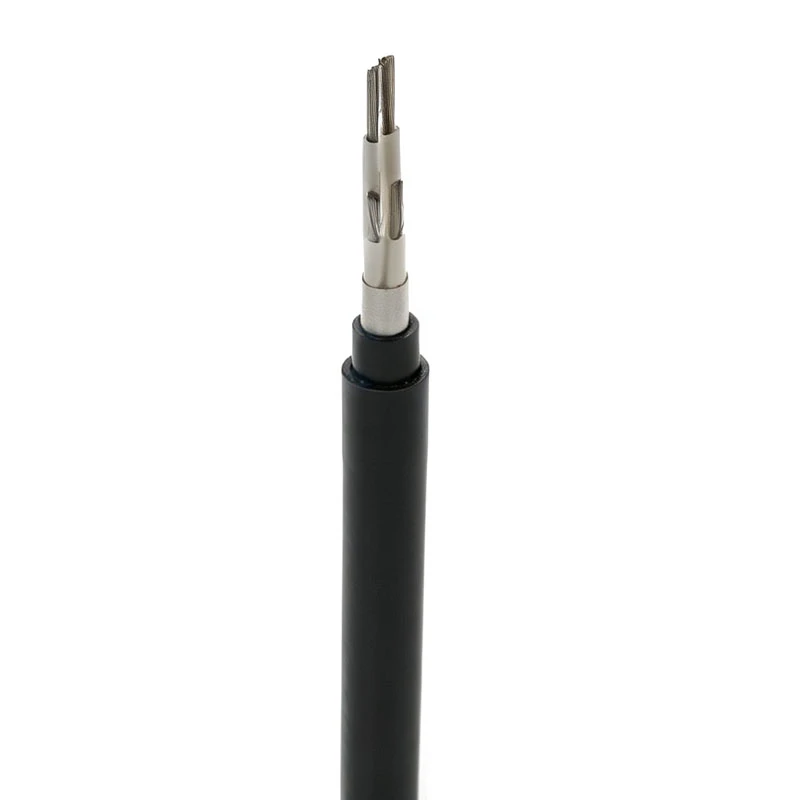

Първо, нека изясним едно нещо: морските електрически системи са много по-различни от тези във вашата къща. Солена вода, постоянна вибрация, влажност и това случайно пръскане (или пълно потапяне, ако нещата тръгнат на юг) означават обикновени стари удължителни кабели или домакински кабел? Няма да го режат. Затова винаги натискамеМорски класиран кабелкато базова линия. Но дори и сред морските неща, размерът има голямо значение - по-малкият проводник ще прегрее, ще причини спадове на напрежението, които ще убият вашата електроника и дори ще предизвикат пожар. Извънгабаритните са просто загуба на пари и по-трудни за преминаване през тесни прегради. Така че нека разбием това стъпка по стъпка, без изискан жаргон (ще пропусна странните електрически термини, където мога, и ще обясня тези, които трябва да използвам).
Започнете с основите: първо ви трябват две основни числа. Тук няма какво да гадаете – извадете електрическия план на вашата лодка или ако преоборудвате нещо, вземете мултиметър (или изровете ръководството за устройството, което захранвате), за да получите тези две неща. Първо, общият ток, който вашата система дърпа, измерен в ампери. Това не е само една джаджа – добавете всяко едно нещо на тази верига: навигационни светлини, радиостанции, инвертори, трюмни помпи, дори онзи малък хладилник, който пускате, когато сте закотвени. Ако имате тролинг мотор с мощност 50 ампера и GPS с мощност 10 ампера, това е общо 60 ампера за тази верига. Второ, имате нужда от дължината на кабела - колко далеч е от вашата батерия (или панела на прекъсвача) до това устройство? Ако е малка рибарска лодка, може би 5 фута; ако е 50-футова платноходка с дистанционна котвена светлина на носа, това може да е 40 фута. Пропускането на някое от тези числа е рецепта за избор на грешен размер.
Ето къде хората бъркат през цялото време: те си мислят „повече ампера = по-голям кабел“ или „по-дълъг живот = по-голям кабел“, но това е комбинация от двете. Физическата част е проста: електричеството губи малко мощност, докато тече през жицата, и тази загуба се превръща в топлина. Ако цикълът е дълъг, електричеството трябва да стигне по-далеч, така че спадът е по-голям - и ако дърпате много ампера, тази топлина се натрупва по-бързо. Твърде много топлина и изолацията на вашия кабел се топи, излага медта и стрелата - късо съединение. Твърде голям спад на напрежението и този радар за $1000 няма да се включи правилно или батерията ви ще се изтощи много по-бързо, отколкото би трябвало. Повечето морски момчета са съгласни, че не искате спад на напрежението над 3% за 12V системи, 6% за 24V или 48V (тъй като по-високото напрежение има по-малък спад като начало). Това е основното правило, в което се кълна.
Нека проверим това с пример, защото числата го правят реално. Да кажем, че използвате 12V котвена светлина, която дърпа 2 ампера, а разстоянието от вашия панел до носа е 25 фута. Нека включим това: 2 ампера, 25 фута. Гледайки стандартните диаграми за оразмеряване на морски кабели, това е като 16-калибър. Лесно, нали? Сега, ако същата тази светлина беше 10-ампера LED прожектор за палубата и разстоянието е 50 фута? 10 ампера, 50 фута - скачате до 10 габарит. Ако това е 40-амперна осушителна помпа на 60-футова платноходка? 40 ампера, 60 фута - ще ви трябват 4-калибър, без съмнение. Но чакайте, не просто вземете произволна диаграма от Google – уверете се, че диаграмата е специално за морска употреба, а не за автомобили или жилища. Автомобилните диаграми може да не отчитат условията на солена вода или по-високата топлина, генерирана от лодките, а жилищните са напълно изключени.
Друг важен фактор, който виждам, че собствениците на лодки спят: къде минава кабелът. Дали е на открито, заровен в преграда или седи до изпускателен колектор? Ако е близо до източник на топлина, имате нужда от малко по-дебел кабел, за да се справите с допълнителната топлина. Ако ще се огъва много - като кабел, който свързва сгъваема плувна платформа или прибираща се арка - имате нуждаМорски гъвкав кабел, който има допълнително усукани медни проводници, за да издържа на постоянно огъване, без да се счупи. Обикновеният морски кабел е твърд, не е създаден за огъване през целия ден всеки ден. Например, ако подавате захранване към дистанционен прожектор на телескопичен стълб, гъвкавият кабел не подлежи на обсъждане, а не просто е хубаво да го имате.
Калайдисването на медните проводници е друго задължително условие за морска употреба. Некалайдисаната мед ще корозира супер бързо в солена вода, превръщайки се от лъскава мед в ронлива зелена гънка за година или две. Ето защо нашата6MM консервиран морски кабел(и всички наши калайдисани морски кабели) са средство за дългосрочна надеждност. Калайдисаната мед издържа много по-добре на сол, влага и вибрации, така че връзките ви остават здрави и мощността ви остава постоянна. Ако пропуснете консервираната тел, ще трябва да сменяте кабелите на всеки няколко години, което е едновременно болка и загуба на пари.

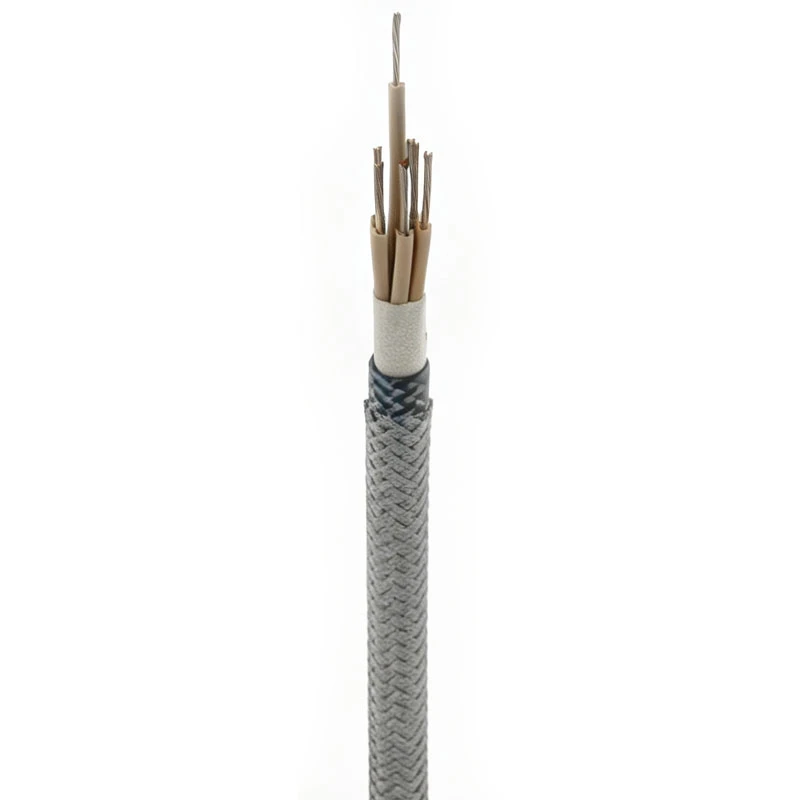

Сега, нека поговорим за специфични типове системи, защото оразмеряването на малка 12V дневна лодка е много по-различно от голям 48V траулер. Например кабелите за управление на борда на кораба - това са тези, които управляват превключватели, аларми и навигационни контроли между кормилото и машинното отделение. Винаги препоръчвамКонтролен кабел на корабаза това, тъй като те са създадени да обработват управляващи сигнали с ниско напрежение без смущения и имат допълнителна изолация, за да издържат на суровата среда в машинното отделение. За основна 12V дневна лодка с батерия, осушителна помпа, GPS и светлини, вероятно търсите кабел с калибър 16, 14 и 12 за малките неща и може би 8-калибър за основното захранващо устройство от батерията. За система от 24 или 48 V на по-голяма лодка всъщност можете да използвате малко по-малък габарит от 12 V, което е добре да знаете, ако надграждате електрическата си настройка.
Изчакайте също: никога не намалявайте размера „само за да спестите няколко долара“. Имал съм хора, които идват при мен, след като са поставили кабел с малък размер, кабелът им е прегрял, разтопил се е през преградата и почти е предизвикал пожар. Застраховката не го покриваше, защото това беше работа „направи си сам“ с грешния проводник и трябваше да прекабелят цялата лодка. Това е много по-скъпо от закупуването на кабел с правилния размер предварително. И да, морският кабел е малко по-скъп от нещата в железарския магазин, но си заслужава всяко пени. Оценен е за условията, калайдисан е, има правилната изолация - тук получавате това, за което плащате.
Нека отново преминем през процеса стъпка по стъпка, за да се уверим, че се придържа, независимо какъв е вашият проект. 1. Добавете всички усилватели за тази конкретна верига - не смесвайте вериги, работете една по една. 2. Измерете точната дължина на кабела от единия край до другия (удвоете го, ако го прекарвате през куп прегради и ъгли, тъй като ще ви трябва допълнително, за да се свържете с клеми). 3. Проверете къде е прекаран кабелът: близо до топлина? Има нужда от по-дебел. Огъване? Вземете гъвкав кабел. Отивате във влажно помещение? Придържайте се към консервирани морски продукти. 4. Потърсете диаграма на падане на напрежението, специфична за морето, или използвайте онлайн калкулатор за оразмеряване на морски кабел (просто се уверете, че е за морски, а не за други цели). 5. Изберете следващия размер, ако сте на ръба - по-добре малко прекалено дебел, отколкото твърде тънък.
И един професионален съвет от години в играта: винаги етикетирайте всеки кабел, когато сте готови. Използвайте термосвиваем етикет или морски маркер, който няма да избледнее на слънце или сол. Когато по-късно сменяте част или отстранявате проблем, ще се радвате, че сте записали за какво служи всеки кабел, какъв е неговият габарит и къде минава. Край на гадаенето кой кабел отива към навигационната светлина или към светлината в кабината, когато нещо спре да работи.
Ако все още не сте сигурни или имате странна настройка - като персонализиран инвертор, голям двигател за тролинг или домашно изградена спомагателна захранваща система - свържете се с нас. Ние сме специализирани в морски кабели, така че можем да ви помогнем да изберете точния размер и тип, от който се нуждаете, независимо дали е стандартен3-жилен морски кабелза прости вериги или персонализирани дължини за по-големи проекти. Работили сме с всички - от капитани през уикенда до професионални корабостроители, така че знаем какво работи на вода, не само на хартия. Не рискувайте с електрическата система на вашата лодка – вземете подходящия кабел с подходящ размер от доставчик, който познава морското оборудване отвътре и отвън.
Сега, за да завършим това, нека да видим основните изводи, за да не забравите: морският кабел не е обикновен кабел, винаги използвайте оценени неща. Амперите и дължината на работа са двете неща, които не подлежат на обсъждане за оразмеряване. 3% спад на напрежението максимум за 12V, 6% за по-високи напрежения. Калайдисаната мед е задължителна за солена вода. Гъвкав кабел, ако се движи. Пропуснете евтиния кабел от магазина за железария – в дългосрочен план ще ви струва повече. Ако имате нужда от помощ, просто се свържете и ние можем да ви преведем през това.
Референции
- Насоки за морски електрически инсталации на Американското бюро по корабоплаване (ABS).
- Национална асоциация за противопожарна защита (NFPA) 302: плавателни съдове за развлечение и търговия
- Стандартно оразмеряване на кабела на морското електрическо дружество (MES) за малки плавателни съдове
