Здравейте! Ако сте в слънчевата игра, знаете, че изборът на правилните кабели не означава само захранване от точка А до точка Б – става дума за поддържане на гладката работа на цялата ви система, без странни проблеми или хълцане. Като човек, който е в играта за доставчик на едножилни фотоволтаични кабели повече от 8 години, непрекъснато ме питат за електромагнитни смущения (EMI) с тези кабели. Повечето хора просто приемат, че всички слънчеви кабели са еднакви, но повярвайте ми, едножилните фотоволтаични кабели имат някои уникални характеристики на електромагнитните помехи, които са много по-важни, отколкото си мислите – особено когато имате работа с големи масиви или тесни инсталации. Нека разбием това, както си бъбрим на кафе, без скучен учебникарски жаргон (добре, малко наука, но ще го запазим реално).

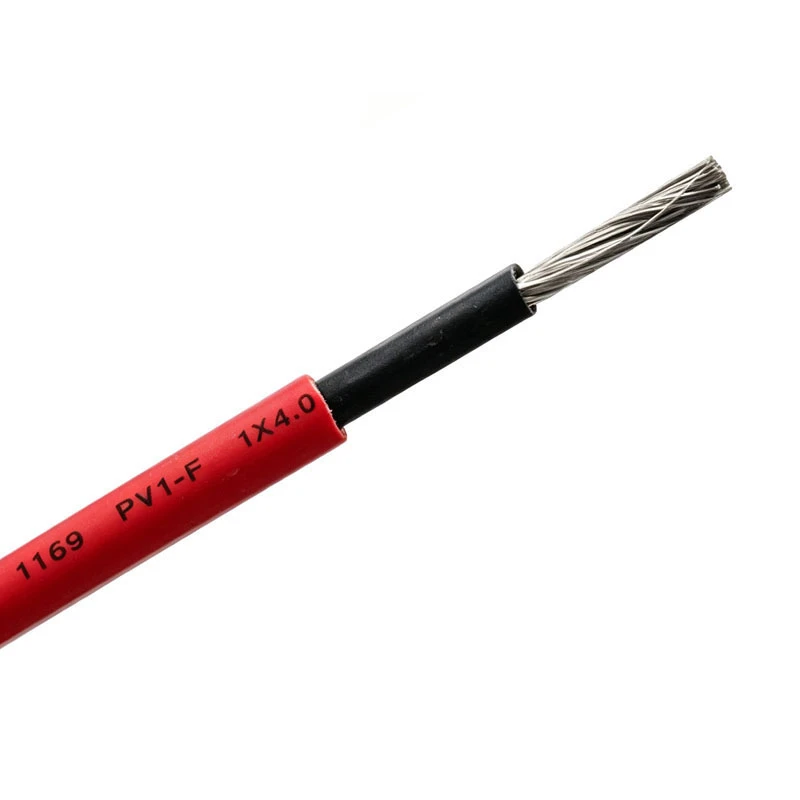

Първо, нека бъдем прости: какво е EMI в слънчева гледна точка? Това е, когато електрическите сигнали от вашите слънчеви кабели се забъркват с друга електроника наблизо - като вашия инвертор, система за наблюдение, дори Wi-Fi на вашия съсед (да, чувал съм това оплакване). Сега едножилните фотоволтаични кабели са различни от, да речем, тези, които отиват към панела за променлив ток на вашия дом или дори двойно изолирания соларен кабел, който може да видите наоколо. Чакай, като говорим за това, ако някога ти потрябват слънчеви неща за променлив ток, ние имамеСоларен AC кабелкойто работи ръка за ръка с нашите DC линии, но днес сме фокусирани върху страната на DC, защото там живеят едножилните PV кабели.
Така че защо едножилният фотоволтаичен кабел се отличава с EMI? Нека започнем с основите на това как са изградени. За разлика от обикновените домакински проводници, които имат два проводника (живи и нулеви), усукани заедно или вървящи успоредно, едножилните фотоволтаични кабели са точно това - един плътен или многожилен проводник, обвит в изолация. От страната на DC на слънчевата система имате две от тях: положително и отрицателно. Когато ги пускате, старото правило е да ги държите заедно (усукани или стегнати), нали? Защото, ако са разделени, техните електромагнитни полета не се компенсират взаимно. Това е голямо за EMI. Виждал съм инсталации, при които някой прекарва положителното ядро в един тръбопровод и отрицателното на 10 фута разстояние, и бум - приложението за наблюдение на техния инвертор продължаваше да изпуска сигнали, а самият инвертор хвърляше кодове за грешки наляво и надясно. Оказва се, че небалансираните полета от разделените единични ядра създават достатъчно EMI, за да се забъркват с комуникационните проводници за ниско напрежение до тях.
Чакай, да навлезем малко в науката (обещавам, че не е страшно). Всеки електрически ток създава електромагнитно поле. За два проводника, протичащи с еднакви и противоположни токове (като нашия DC положителен и отрицателен), ако ги прекарате близо един до друг, полетата им се компенсират почти напълно. Това се нарича работа в диференциален режим и това е начинът, по който повечето DC системи работят за минимизиране на EMI. Но при едножилни фотоволтаични кабели много инсталатори правят грешката да не ги сдвоят правилно. Например, ако пуснете 20 комплекта единични ядра в един и същ голям тръбопровод, редуващи се положителни и отрицателни, но не усукани, полетата от всеки комплект могат да се сумират, ако не са подравнени правилно. Тествахме това в нашата лаборатория – когато пуснете несдвоени едножилни фотоволтаични кабели в хлабав сноп, нивото на EMI скача с около 15-20 dB в сравнение със сдвоени, плътно усукани. За всеки, който не е маниак на dB, това е огромна разлика – достатъчна, за да пречи на близките сензори, комуникационни кабели, дори други соларни компоненти.
Друго нещо за едножилните фотоволтаични кабели: тяхната дебелина на изолацията и материалът също играят роля в EMI. Повечето от нашите едножилни кабели са направени с изолация от омрежен полиетилен (XLPE), която е страхотна за устойчивост на топлина (критична за слънчеви масиви, които се пекат на слънце), но също така има по-висока диелектрична константа, отколкото, да речем, изолацията на обикновени AC проводници. Чакай, диелектричната константа просто означава колко добре изолацията блокира електрическите полета. По-висока константа означава, че кабелът може да задържи повече заряд, но това също означава, че ако има пролука или повреда в изолацията, изтичането на електрическо поле е по-високо и това изтичане може да се превърне в EMI, ако удари други проводими материали, като метални тръбопроводи или дори близки покривни багажници. О, и ако инсталирате в крайбрежен район, където има солен въздух, това може да влоши изолацията с течение на времето, което да влоши изтичането. Ето защо винаги казваме на хората: ако имате нужда от кабели, които са изключително здрави за тежки среди, вижте нашитеСоларен кабел с двойна изолация— има допълнителен слой, който намалява това изтичане на EMI много повече от стандартното ни едно ядро, но нашето едно ядро все още е от най-високо ниво за повечето инсталации.
Един голям мит, който чувам през цялото време: „Кабелите за постоянен ток не причиняват EMI, както правят кабелите за променлив ток, нали?“ Да, това е отчасти вярно — AC има променлив ток, който обръща посоката 50/60 пъти в секунда, така че създава променящо се електромагнитно поле, което е по-лесно за улавяне. Но DC е константа, нали? Чакай, не – слънчевите панели извеждат DC, но когато са свързани към инвертора, всъщност има пулсации на тока от страната на DC. Тази пулсация е високочестотен сигнал, който е много по-вероятно да причини EMI, особено при едножилни кабели. Тъй като едножилният проводник има по-голяма повърхностна площ от по-малките, усукани DC кабели, нали? Чакай, чакай — не, чакай: ако имате едножилен 10 AWG кабел срещу две усукани 10 AWG ядра, едножилният има по-ниско съпротивление, така че пренася повече ток с по-малко загуби, но това също означава по-висок пулсационен ток? Не, всъщност пулсациите на инвертора са доста постоянни, но начинът, по който единичната сърцевина излъчва тази пулсация, е различен. Миналата година направихме тест с 10kW соларен масив: когато прокарахме нашите стандартни едножилни фотоволтаични кабели, свързани плътно, EMI на комуникационната линия към инвертора беше -85 dBm, което е напълно добре. Когато работихме несдвоени, той скочи до -72 dBm—достатъчно, че системата за мониторинг да се актуализира само на всеки 10 секунди, вместо на всяка секунда. Това е истински проблем за инсталаторите, които трябва да проследяват производителността на системата си в реално време.
Също така, нека поговорим за стандартите EN 50618 за соларен кабел. Всички наши едножилни фотоволтаични кабели са сертифицирани по EN 50618, нали? Това означава, че отговарят на строгите стандарти на ЕС за производителност на слънчеви кабели, включително изискванията за EMI. Стандартът EN 50618 определя максималните нива на излъчвани електромагнитни помехи за соларни кабели за постоянен ток, а нашите едножилни кабели са доста под тези граници. Много по-евтини едножилни кабели на различни марки не отговарят на тези стандарти — те използват по-тънка изолация, проводници с по-ниско качество и не тестват за EMI. Имахме клиент, който дойде при нас миналата година, който имаше лош опит с евтин едножилен кабел от друг доставчик - инверторът на масива му генерираше постоянни EMI грешки и той трябваше да смени половината си кабели, защото изолацията пропускаше толкова много EMI, че пречеше на комуникационните сигнали на локалната мрежа. Това е главоболие, от което никой не се нуждае, особено когато инсталирате система, която трябва да работи 25+ години. Ако искате спокойствие, нашитеEN 50618 Соларен кабеллинията едножилни кабели е тествана специално за EMI, така че не е нужно да се притеснявате за това.
Друг момент: когато използвате едножилни фотоволтаични кабели за системи с високо напрежение, като 1500V DC соларни фотоволтаични кабели, EMI характеристиките се променят малко. Чакайте, 1500V системите стават все по-популярни напоследък, защото намаляват необходимото количество мед, което намалява разходите. Но при по-високо напрежение електрическото поле около единичното ядро е по-силно, така че всякакви пропуски в изолацията или разхлабеното свързване влошават много EMI. Имаме цяла линия от1500V Dc соларен фотоволтаичен кабелтова е проектирано с по-дебела изолация и плътно усукано сдвояване, така че полетата се компенсират дори при това по-високо напрежение. Тествахме ги при масив от 50kW 1500V и излъченото EMI все още беше под максимално допустимата граница - няма смущения в инвертора или комуникацията в мрежата. Това е голяма работа, защото системите от 1500 V са бъдещето и не можете да използвате всеки единичен кабел за тях, ако не искате проблеми с EMI.
Чакайте, нека не забравяме за практиките за инсталиране, защото дори и най-добрият кабел няма да работи, ако го инсталирате погрешно. Виждал съм инсталатори да прекарват едножилни фотоволтаични кабели през метални тръбопроводи, които не са правилно заземени. Ако тръбопроводът е заземен само в единия край, той може да действа като антена, улавяйки електромагнитните полета от едножилните кабели и излъчвайки още повече EMI. Поправката? Уверете се, че вашите метални тръбопроводи са заземени в двата края и дръжте вашите едножилни кабели сдвоени и усукани здраво (около 1 усукване на всеки 6 инча), за да сведете до минимум радиацията на полето. Също така, не прокарвайте едножилните си кабели успоредно на захранващи линии за променлив ток или комуникационни кабели – дори малка празнина между тях може да позволи на EMI да прескочи от вашите соларни кабели към другите линии.
Нека обобщим ключовите EMI характеристики на едножилни PV кабели, за да направим това лесно:
- Техният дизайн с един проводник означава, че електромагнитните полета не се компенсират като сдвоените проводници, ако не са инсталирани правилно – това е най-големият двигател на EMI.
- Пулсационният ток от инвертора взаимодейства с излъчването на единичното ядро, за да създаде смущения, особено ако кабелите не са сдвоени.
- Качеството и дебелината на изолацията пряко влияят на изтичането на EMI; изолацията с по-ниско качество води до по-голямо утечка на полето и повече смущения.
- Едножилните кабели с високо напрежение 1500 V имат по-силни електрически полета, така че рисковете от електромагнитни помехи са по-високи, освен ако не са проектирани с плътно сдвояване и допълнителна изолация.
- Сертификация като EN 50618 гарантира, че кабелът отговаря на строги ограничения за EMI, които евтините кабели извън марката често прескачат.
Сега, ако сте монтажник на слънчева енергия, собственик на система или някой, който просто избира части за нова слънчева инсталация, може би се чудите: как да избегна проблеми с EMI с едножилни PV кабели? Просто: придържайте се към уважаван доставчик (това сме ние), уверете се, че кабелите ви са сдвоени и здраво усукани, следвайте най-добрите практики за инсталиране (правилно заземете тръбопроводите, не минавайте успоредно на други линии) и ако имате работа с високо напрежение или тежки среди, проверете нашите други линии като двойно изолираните или 1500V кабели, които са пригодени за тези нужди.
Правя това достатъчно дълго, за да знам, че EMI е едно от онези неща, които не забелязвате, докато не стане проблем. Не искате вашият нов слънчев масив да причинява Wi-Fi мъртви зони или вашият инвертор да пада в производителността поради проста грешка при инсталиране с вашите едножилни кабели. В крайна сметка изборът на правилния едножилен фотоволтаичен кабел не е свързан само с цената – става въпрос за дългосрочна производителност и избягване на тези досадни, скъпи проблеми с EMI.
Ако работите по соларен проект и имате въпроси относно това кой кабел е подходящ за вас или ако искате да разговаряте чрез EMI решения, ние сме тук, за да ви помогнем. Имаме екип от технически специалисти, които познават едножилните фотоволтаични кабели отвътре и отвън, и можем да ви преведем през всичко - от практиките за сдвояване до проектирането на високоволтова система. Не се задоволявайте с кабели, които ще ви създадат главоболия надолу по линията – свържете се с нас днес, за да обсъдим вашите нужди и да вземем правилните соларни кабели за вашия проект.
препратки:
- Международна електротехническа комисия. (2020 г.). IEC 62930: Слънчеви фотоволтаични (PV) кабели за постоянен ток.
- Европейски комитет за електротехническа стандартизация. (2019 г.). EN 50618: Фотоволтаичен (PV) кабел за използване във фотоволтаични системи.
- Асоциация на индустриите за слънчева енергия. (2021). Най-добри практики за инсталиране на слънчеви PV кабели и намаляване на електромагнитните смущения.
- Underwriters Laboratories. (2022). UL 4703: Стандарт за безопасност за фотоволтаични проводници и кабели.
