Хей, хора! Като доставчик на кабели за ниско напрежение често ме питат за радиуса на огъване на тези кабели. И нека ви кажа, това не е просто произволно число – то е изключително важно за производителността и живота на кабелите. И така, в тази публикация в блога ще разбия какво представлява радиусът на огъване, защо има значение и как се прилага за различни видове кабели за ниско напрежение.
Какъв точно е радиусът на огъване?
Мислете за радиуса на огъване като за най-стегнатата крива, която един кабел може да поеме, без да се повреди. Измерва се като радиуса на окръжността, около която кабелът може безопасно да се огъне. Не можете просто да огънете кабел по стар начин; ако го огънете твърде силно, това може да причини всякакви проблеми.
Да приемем, че се опитвате да инсталирате кабел в тясно пространство. Може да се изкушите да го огънете колкото можете, за да го поставите. Но ако надхвърлите препоръчания радиус на огъване, рискувате да повредите вътрешните проводници и изолацията. Това може да доведе до намалена електрическа ефективност, повишено съпротивление и дори късо съединение. Това е главоболие, което никой не иска, нали?
Защо радиусът на огъване има значение?
Радиусът на огъване е от решаващо значение поради няколко причини. Първо, той гарантира, че производителността на кабела остава на първо ниво. Когато следвате правилния радиус на огъване, електрическите свойства на кабела остават стабилни. Проводниците могат да пренасят тока гладко без допълнително съпротивление или смущения.
Второ, това се отразява на живота на кабела. Кабели, които са огънати над радиуса на огъване, е по-вероятно да се износят с течение на времето. Изолацията може да се спука и проводниците да се счупят, което води до чести смени и по-високи разходи за вас.
И накрая, безопасността е голяма работа. Повреден кабел може да представлява опасност от пожар или да причини токов удар. Като се придържате към правилния радиус на огъване, вие помагате да запазите инсталацията си безопасна и в съответствие с индустриалните стандарти.
Радиус на огъване за различни кабели за ниско напрежение
Сега нека да разгледаме някои често срещани видове кабели за ниско напрежение и техните типични радиуси на огъване.
0,6/1KV захранващ кабел за ниско напрежение
The0,6/1KV захранващ кабел за ниско напрежениенамира широко приложение във всички видове електрически инсталации. За тези кабели радиусът на огъване обикновено зависи от това дали са бронирани или небронирани. Небронираните кабели 0,6/1KV обикновено имат минимален радиус на огъване от около 4 - 6 пъти външния диаметър на кабела. Ако кабелът е брониран, минималният радиус на огъване се увеличава до около 12 - 15 пъти външния диаметър. Допълнителната защита на бронята прави кабела по-твърд, така че се нуждае от по-голям радиус на огъване.
Армиран захранващ кабел със стоманена тел
Армиран захранващ кабел със стоманена теле известен със своята издръжливост, особено в тежки условия. Тъй като бронята от стоманена тел добавя много здравина и твърдост, тези кабели изискват относително голям радиус на огъване. Обикновено минималният радиус на огъване е около 15 - 20 пъти външния диаметър на кабела. Това гарантира, че бронята няма да се повреди по време на монтажа и кабелът може да функционира правилно.
H07RN - F Тежкотоварен гумен кабел
TheH07RN - F Тежкотоварен гумен кабеле гъвкав и устойчив на масло и абразия. Благодарение на своята гумена изолация, той може да се справи с по-тесни завои в сравнение с някои други кабели. Минималният радиус на огъване за този кабел обикновено е около 5 - 7 пъти външния диаметър. Тази гъвкавост го прави чудесен избор за приложения, при които кабелът трябва да се мести или огъва често.
BS 5467 брониран захранващ кабел
TheBS 5467 брониран захранващ кабелотговаря на специфични британски стандарти и обикновено се използва в индустриални и търговски условия. Подобно на други бронирани кабели, той изисква по-голям радиус на огъване. Минималният радиус на огъване обикновено е в диапазона от 12 до 16 пъти външния диаметър. Този стандарт гарантира, че целостта на кабела се поддържа по време на монтаж и работа.

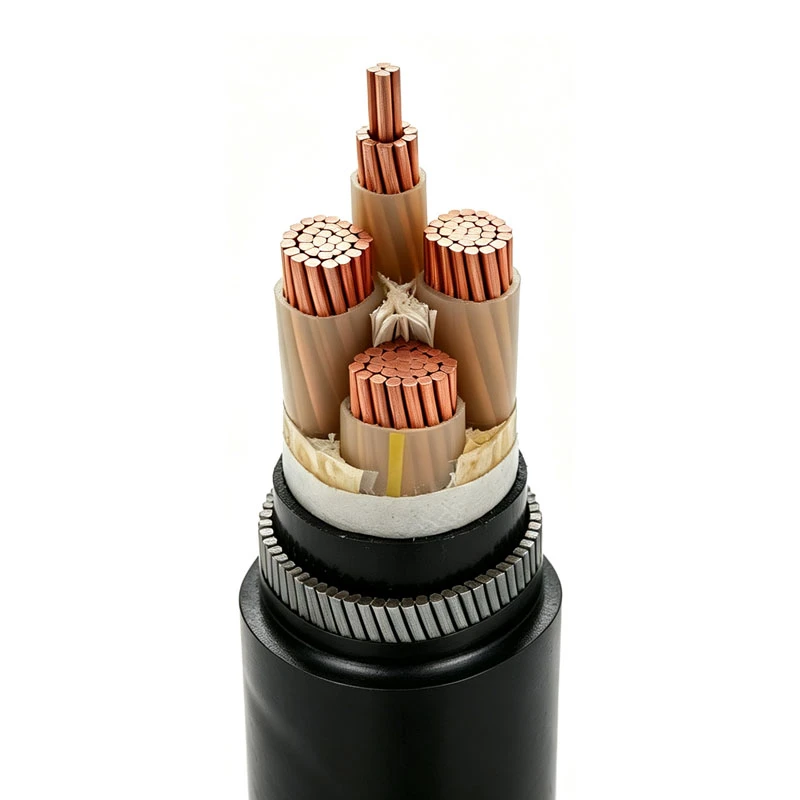

Индустриален захранващ кабел за ниско напрежение
Индустриален захранващ кабел за ниско напрежениепредлага се в различни форми и радиусът на огъване може да варира в зависимост от фактори като вида на изолацията и дали е бронирана. Обикновено, за небронирани версии, радиусът на огъване може да бъде около 6 - 10 пъти външния диаметър. Бронираните промишлени кабели за ниско напрежение се нуждаят от радиус на огъване от около 12 - 18 пъти външния диаметър.
Как да осигурим правилния радиус на огъване по време на монтажа?
Инсталирането на кабели с правилния радиус на огъване не е ракетна наука, но изисква известно внимание. Първо, трябва да знаете радиуса на огъване на конкретния кабел, който използвате. Можете да проверите листа с данни на кабела или да се свържете с нас – ние винаги сме щастливи да помогнем с тази информация.
Когато инсталирате кабела, използвайте подходящи инструменти и техники. Например, можете да използвате инструменти за огъване на кабели, за да постигнете правилния радиус. Тези инструменти са предназначени да огъват кабела равномерно и без да причиняват щети.
Освен това планирайте инсталацията си предварително. Уверете се, че имате достатъчно място за инсталиране на кабела, без да се налага да правите остри завои. Ако работите в тясна зона, обмислете използването на кабелни скари или тръбопроводи за насочване на кабела и го поддържайте в препоръчания радиус на огъване.
Заключение и призив за действие
И така, както можете да видите, радиусът на огъване на кабелите за ниско напрежение е изключително важен фактор за тяхната производителност, продължителност на живота и безопасност. Независимо дали работите върху малък електрически проект или голяма индустриална инсталация, правилният радиус на огъване е задължителен.
Ако сте на пазара за висококачествени кабели за ниско напрежение, не търсете повече. Имаме широка гама от кабели, включително тези, които споменах в тази публикация. Можем също така да ви предоставим подробна информация за радиуса на огъване и други технически характеристики за всеки кабел.
Ако се интересувате от закупуването на нашите кабели за ниско напрежение или имате въпроси относно тях, не се колебайте да се свържете с нас. Винаги сме готови да обсъдим вашите нужди и да ви помогнем да намерите най-добрите кабелни решения за вашия проект.
Референции
- Наръчник за електрическа инсталация, Schneider Electric
- Ръководство за кабелна техника, Nexans
