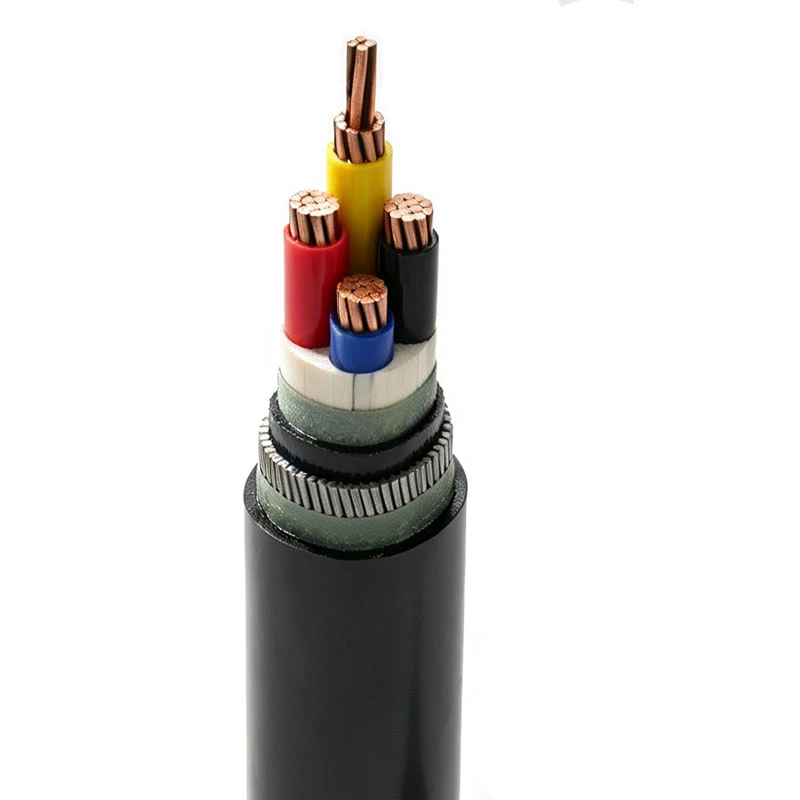

Брониран кабел за ниско напрежение

Брониран кабел за ниско напрежение

Бронирана конструкция за допълнителна механична защита

Бронята е това, което отличава този кабел от стандартния захранващ кабел. Слой от стоманена тел или стоманена лента се намира между изолацията и външната обвивка, като помага за защитата на кабела срещу външни механични сили като смачкване, удар, влачене по време на монтажа и повреда от гризачи.

Не е необходимо кабелът да бъде монтиран под земята, за да бъде полезна бронята. Навсякъде, където инсталацията е изложена на механичен риск, бронираният слой осигурява допълнителна защита на сърцевината на кабела.

Видът на бронята може да бъде избран според условията на монтаж и механичните изисквания.

• Бронята от стоманена тел (SWA) - осигурява добра якост на опън и е подходяща за приложения, включващи вертикално движение, сила на теглене или движение по време на монтаж.
• Бронята от стоманена лента (STA) - осигурява по-силна устойчивост на радиално смачкване и обикновено се използва, когато защитата срещу външен натиск е основният проблем.

Кабелът може да бъде конфигуриран с различни материали в зависимост от електрическите и екологичните изисквания на проекта.

• Проводник: Мед
• Изолация: XLPE или PVC, в зависимост от изискванията за натоварване и температура
• Обвивка: PVC като стандарт; LSZH се предлага за проекти, при които се изискват материали с ниско съдържание на дим и -халогени

Бронираните кабели за ниско напрежение обикновено се избират за инсталации, където кабелът може да бъде изложен на физическа повреда или механично напрежение.

• Подове на заводи и площадки, където оборудването или движението на превозни средства е близо до кабелния маршрут
• Кабелни скари и тунели, където е необходима допълнителна механична защита
• Временни захранвания, които се преместват, обработват или влачат многократно
• Вериги за ниско{0}}напрежение, където механичната якост е важна част от спецификацията на кабела
• Директно-вкопани инсталации, където е необходима допълнителна защита срещу смачкване и гризачи

Блицираната конструкция придава на кабела полезно ниво на устойчивост на смачкване и повреда от гризачи, което го прави подходящ за определени директни -закопания.

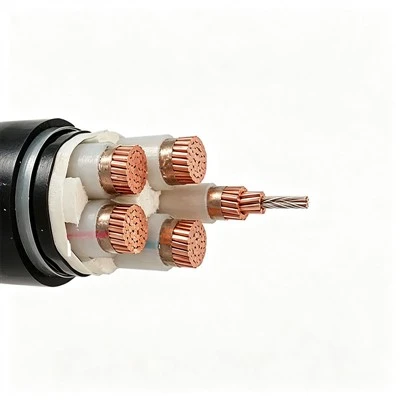

За подземни инсталации, където дългосрочното{0}}излагане на влага и корозия е основният проблем обаче, конструкцията на кабела трябва да бъде избрана според действителните условия на почвата и околната среда. Huayu също така предлага опции за подземни кабели за ниско напрежение с обвивка, проектирана специално за подземна употреба.

Правилният брониран кабел не се определя само от напрежението. Тип броня, проводник, изолация, материал на обвивката, метод на монтаж, механично натоварване, температура и приложимите стандарти трябва да се разглеждат заедно.

За конкретен проект Huayu може да прегледа условията за монтаж и техническите изисквания с клиента, преди да потвърди конструкцията на кабела.

ISO сертификат за система за управление на качеството

IEC 60502-1:2020, EN IEC 61000-6-1:2019,

EN IEC 61000-6-3:2021

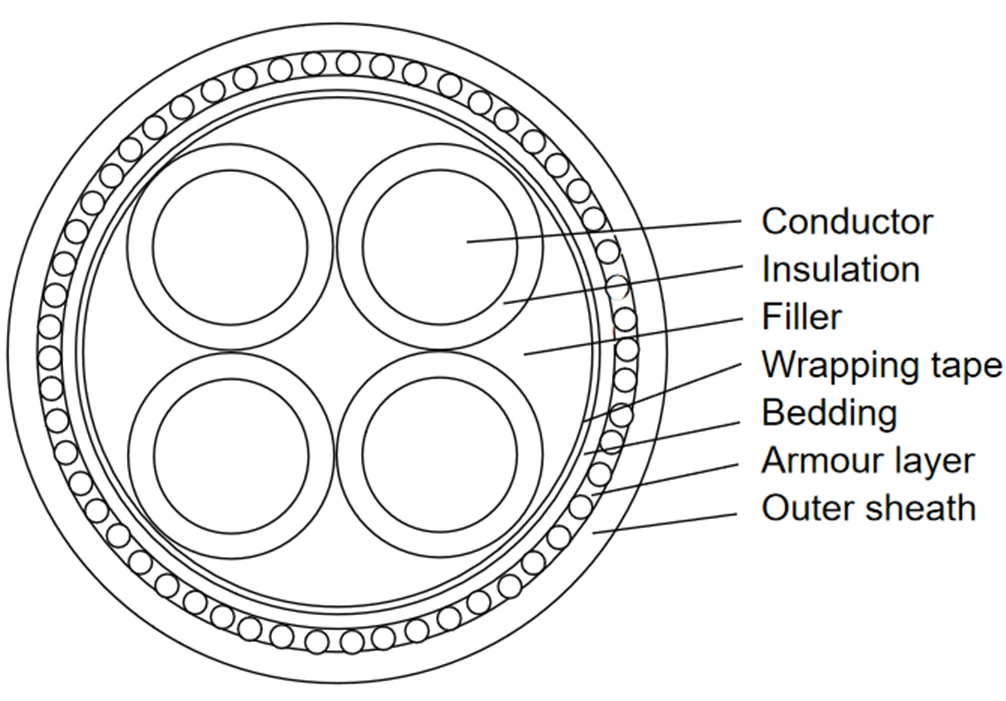

1.Конструкция
S/N	Строителство		Изискване
1	Диригент		2 Клас 2 Меден проводник
2	Изолация		XLPE
3	Спално бельо		PVC/ST2
4	Броня		Броня от галванизирана стоманена тел
5	Външна обвивка		PVC/ST2
2. Идентификация на кабела
Идентификация на ядрото: 4C: червено, бяло, синьо, зелено/жълто
Цвят на обвивката: черен (или цвета, изискван от клиента.)
3. Стандартно съответствие
IEC 60502-1, IEC 60228, IEC 60332-1
4. Приложение
S/N	Артикул				Техническо изискване
1	Номинално напрежение				AC 0,6/1kV
2	Работна температура				-15~90 градуса
S/N	Брой ядра × площ на сечението	Структура на проводника	Прибл. диам. на диригент	Номинална т.к. на изолация	Номинална дебелина на обвивката	Прибл. OD на кабела	Прибл. тегло на кабела
	бр.× кв.мм	бр./мм	мм	мм	мм	мм	кг/км
1	4×1.5	7/0.52	1.56	0.7	1.8	15.6	394
2	4×2.5	7/0.68	2	0.7	1.8	16.6	465
5. Електрически характеристики
S/N	Брой ядра × площ на сечението ×		Макс. DC съпротивление на проводник @ 20 градуса			Тест за устойчивост на напрежение
			20 градуса
	бр.× кв.мм		Ω/км			kV/min, без повреда
1	4×1.5		12.1			3.5/5
2	4×2.5		7.41			3.5/5

• Проектиран за вкопани промишлени и сградни електрически вериги с-ниско напрежение
• Много{0}}жилни медни проводници издържат на тежки външни и крайбрежни условия
• Устойчивата изолация се представя добре във влажна, прашна и мазна среда
• Здравата- външна обвивка е устойчива на влага и химически пръски
• Бронята от стоманена тел SWA осигурява подземна и -механична защита на обекта
• LSZH / огнеупорни-типове отговарят на местните стандарти за безопасност -Всяка партида завършва пълни електрически тестове преди доставката
